說明：請根據電動機銘牌電流選擇合適的電流規格（保護器電流規格應略大于電動機銘牌電流）當電動機銘牌電流＜100A時，主線路一次穿過自帶電流互感器即可；當電流＞100A時，需外置二次電流為5Ar的保護型電流互感器，二次5A電流信號一次穿過自帶電流互感器，CT變比可以在保護器內設置。帶顯示模塊定貨時需標清DB9串口連接長度，DB9串口線標配1米，可選1米、3米、5米三種長度。
技術參數
| 技術參數 | 指標 | |
| 工作電源 | AC/DC85V-265V | |
| 電壓系統 | AC380V、AC660V（50Hz） | |
| 功耗 | 正常工作時≤10W，保護啟動時≤15W | |
| 電流規格 | 5A 適用電動機電流0.5A~5A | |
| 25A 適用電動機電流5A~25A | ||
| 100A 適用電動機電流25A~100A | ||
| 200A 適用電動機電流100A~200A | ||
| 250/5A 適用電動機電流120A~250A | ||
| 500/5A 適用電動機電流200A~500A | ||
| 820/5A 適用電動機電流320A~820A | ||
| 繼電器輸出 | 控制繼電器輸出(DO1~3)(250V/8A) 信號繼電器輸出(DO4/DO5)(250V/5A) | |
| 開關量輸入 | 7路開關量狀態輸入或命令輸入 有源AC 220V/無源可選 | |
| 正常使用環境 | 工作溫度 | 5%～90%不結露 |
| 相對濕度 | -10℃～55℃ | |
| 海拔 | ≤2500m | |

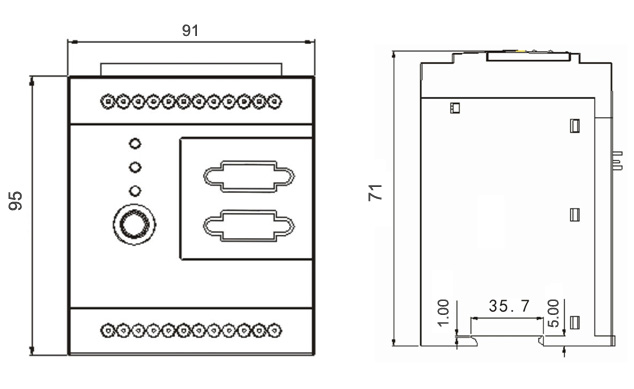

本體外形尺寸

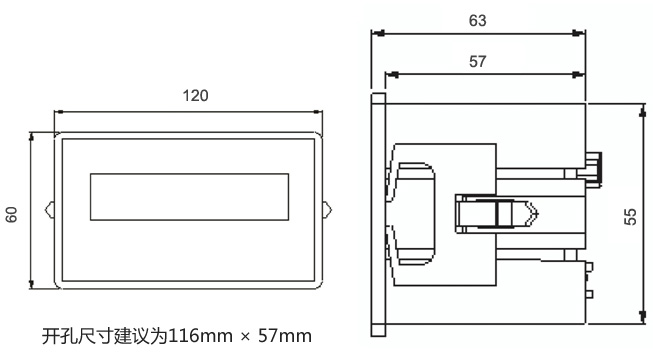

顯示模塊外形尺寸
